1、工程概况
工程名称:粤东LNG项目配套管线工程定向钻穿越施工B标段;
业主方、建设方:中海油粤东液化天然气有限公司;
施工单位:山东东营市金盟建安有限公司;
项目特点:练江及支流⌀914mm×1350m天然气管道(钢管)定向穿越工程,再次实现大型水平定向钻机成功穿越江海。
地质条件:入土点和出土点为黏土,穿越地层多为河流淤泥、沙层等。
工程难点:河底穿越地质条件复杂,流沙淤泥较重,扩孔难度大。

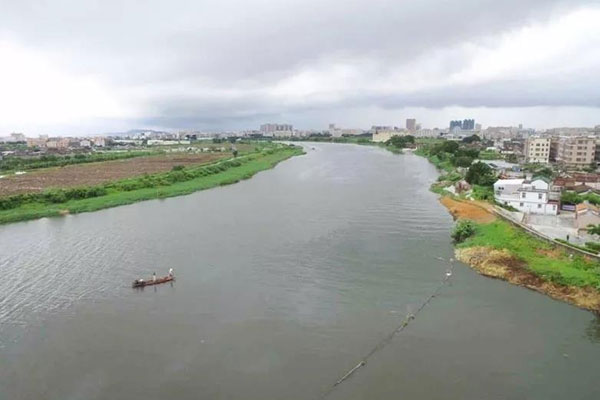

图1:练江地形图
2、施工设备
“谷登机械”GS5000-L型钻机、“谷登机械”GN2500型泥浆泵站、美国ParaTrack2导向仪等。

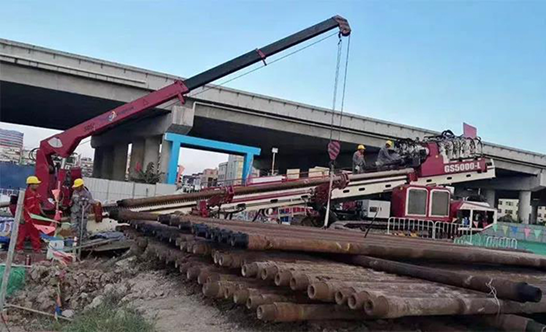

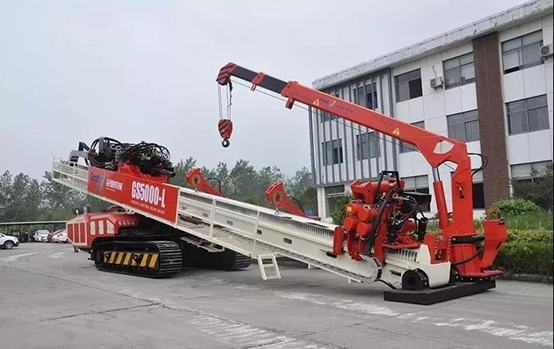

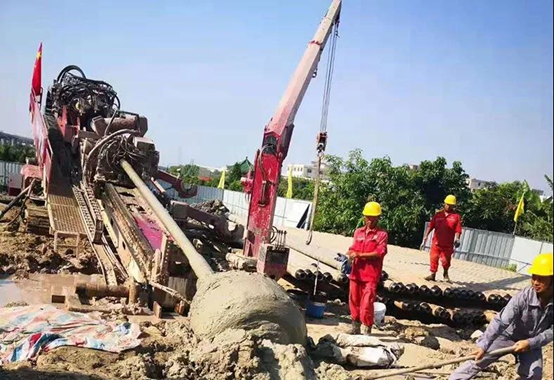

图2:“谷登机械”GS5000-L型钻机

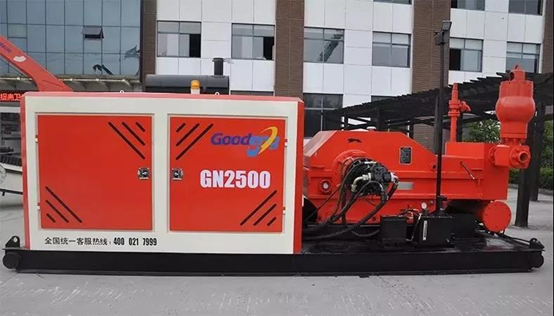

图3:“谷登机械”GN2500型泥浆泵站

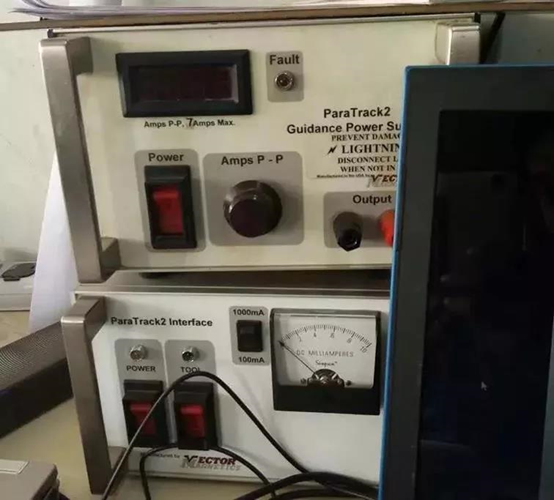

图4:美国ParaTrack2导向仪
3、技术保障
风险预防:无缝衔接工序,尽量缩短施工周期;
四级扩孔:600mm、900mm、1200mm、1400mm;
拉 管:使用1400mm挤扩式扩孔器配合回拖管道。
4、施工过程
导 向: 历时7天,导向速度为 7-13min/根,推拉力在5-13MPa,扭矩7-14MPa;
一级扩孔:600mm挤扩式扩孔器,扭矩12-16MPa,拉力4-5MPa,泥浆排量850L/min;
二级扩孔:900mm挤扩式扩孔器,扭矩12-16MPa,拉力4-7MPa,泥浆排量1200L/min;
三级扩孔:1200mm挤扩式扩孔器,扭矩12-16MPa,拉力4-7MPa,泥浆排量1200L/min;
四级扩孔:1400mm挤扩式扩孔器,扭矩12-18MPa,拉力4-7MPa,泥浆排量1300L/min;
清 孔:1400mm挤压式扩孔器,扭矩10MPa,推拉力为8MPa,速度10min/根,泥浆排量1300L/min;
拉 管:2019年9月19日13点启动, 回拖扭矩为10MPa,拉力12-15MPa,泥浆排量1400L/min。2019年9月20日8点成功回拖,历时19小时。
图5:导向准备中

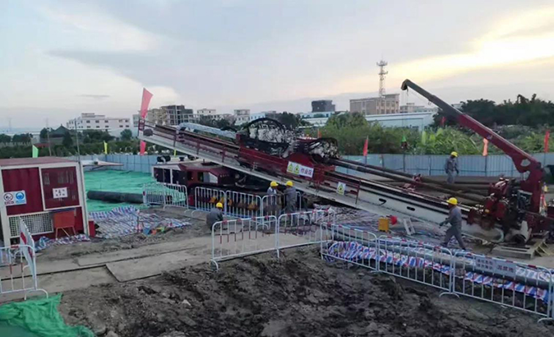

图6:扩孔进行中

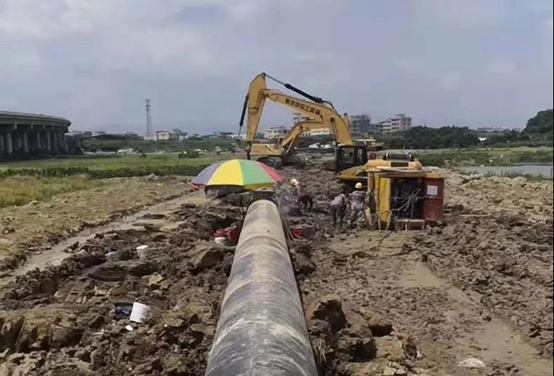

图7:拖管进行中
图8:众志成城,拖管成功
5、辅助泥浆
膨润土用量:250-280吨;
泥浆配比:5%普通膨润土,0.1%-0.2%抗盐増粘剂,0.15%润滑剂;
泥浆参数:马氏漏斗粘度50S-60S,表观粘度26mpa.s,塑性粘度12mpa.s,动切力8pa。

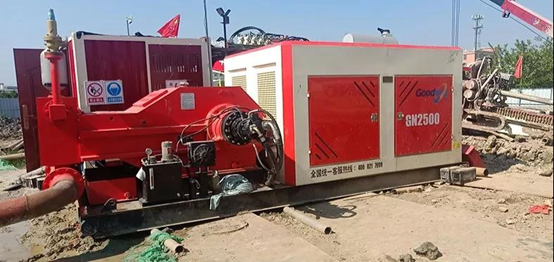

图9:GN2500型泥浆泵站工作中
图10:拖管成功的喜悦
6、工程总结
山东东营市金盟建安有限公司中海油粤东LNG项目练江及支流(⌀914mm×1350m)穿越工程,是“谷登机械”GS5000-L型水平定向钻机续中海油粤东LNG项目韩江东溪(⌀914mm×1207m)穿越工程、榕江(⌀914mm×1400m)穿越工程穿越成功后的又一胜绩。该工程再次实现了“谷登机械”大型水平定向钻机成功穿越江海,为复杂环境穿越树立了典范,为进一步优化区域能源结构,完善粤东乃至珠三角、闽东南的供气格局提供了有力保障!
