1、工程概况

工程名称:粤东LNG项目配套管线工程定向钻穿越施工B标段;
业主方、建设方:中海油粤东液化天然气有限公司;
施工单位:河南省金昌石化建设有限公司;
项目特点:韩江东溪Φ914mm×22mm×1207m供暖管(钢管+3PE防腐层)定向穿越工程,再次实现大型水平定向钻机成功穿越江海。

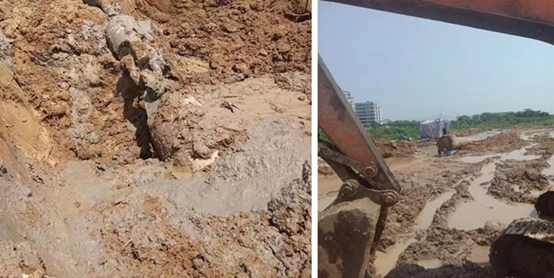

地质条件:地质条件复杂,多为淤泥沙层。
地形条件:该工程定向穿越韩江,韩江宽度为750米,江水深度为16-18米。
工程难点:此次穿越过程中为多雨、大雨天气,河底穿越地质条件复杂,流沙淤泥较重,扩孔难度大,极难成孔。



图1:韩江东溪地形图

2、施工设备
谷登机械”GS5000-L型钻机、谷登机械”GN2500型泥浆泵、美国ParaTrack2导向仪等。

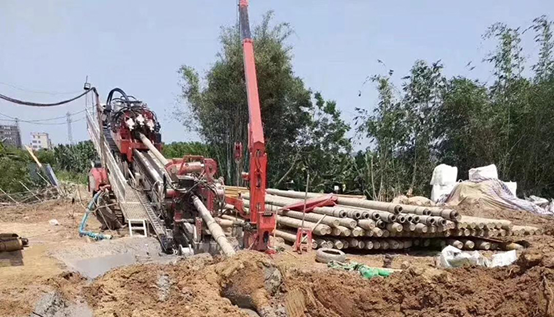

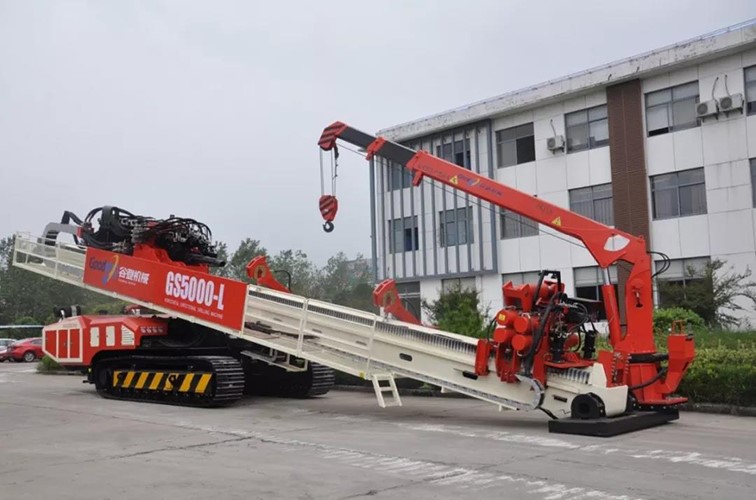

图2:“谷登机械”GS5000-L型钻机

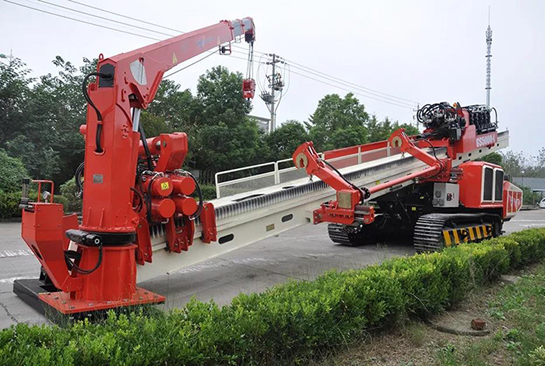

图3:“谷登机械”GS5000-L型钻机

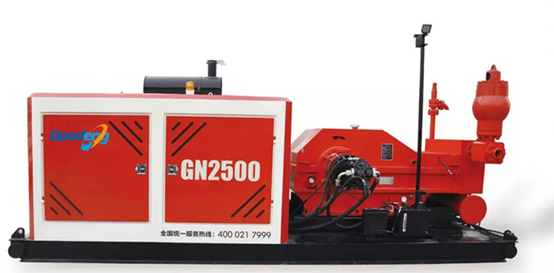

图4:“谷登机械”GN2500型泥浆泵(2500L/min)



图5:美国ParaTrack2导向仪

3、技术保障

风险预防:无缝衔接工序,尽量缩短施工周期;

六级扩孔:450mm、700mm、900mm、1050mm、1150mm、1250mm ;

拉管:使用1150mm挤扩式扩孔器回拖。


4、施工过程

导  向: 历时2.5天,导向速度为1根/10min,推拉力5MPa,扭矩10MPa;

一级扩孔:600mm板式扩孔器+450mm挤扩式扩孔器,扭矩12-20MPa,拉力6-10MPa,泥浆排量800L/min;

二级扩孔:900mm板式扩孔器+700mm挤扩式扩孔器,扭矩12-20MPa,拉力8-12MPa,泥浆排量1000L/min;

三级扩孔:1050mm板式扩孔器+900mm挤扩式扩孔器,扭矩12-20MPa,拉力8-12MPa,泥浆排量1200L/min;

四级扩孔:1150mm板式扩孔器+1050mm挤扩式扩孔器,扭矩15-23MPa,拉力8-15MPa,泥浆排量1500L/min;

五级扩孔:1250mm板式扩孔器+1150挤扩式扩孔器,扭矩15-23MPa,拉力8-15MPa,泥浆排量1500L/min;

六级扩孔:1250板式扩孔器+1250mm挤扩式扩孔器,扭矩15-23MPa,拉力10-15MPa,泥浆排量1800L/min;

清  孔:1150mm挤扩式扩孔器+1250挤扩式扩孔器,推拉力为16-20MPa,扭矩12-20 MPa,速度1根/ 10-15min,泥浆排量1500-1800L/min;

拉  管: 2019年4月26日凌晨5:00左右启动,拉力20MPa,回拖扭矩为14-25MPa,拉力14-25MPa,泥浆排量1500-1800L/min。2019年4月27日上午11:00左右成功拖管,历时30小时左右。



图6:导向开始

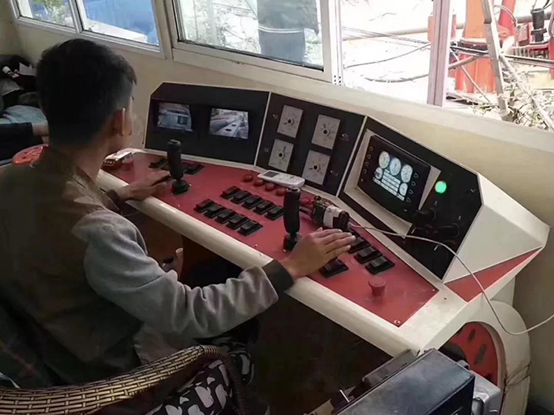

图7:导向操作

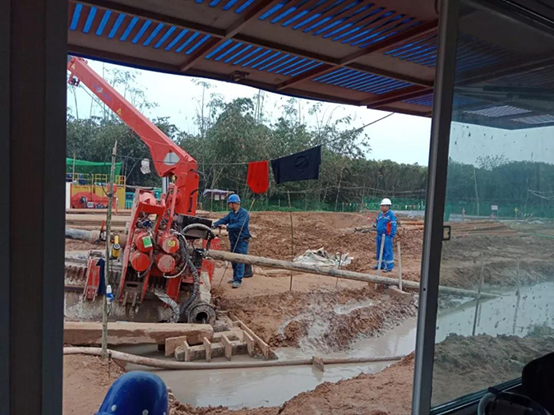

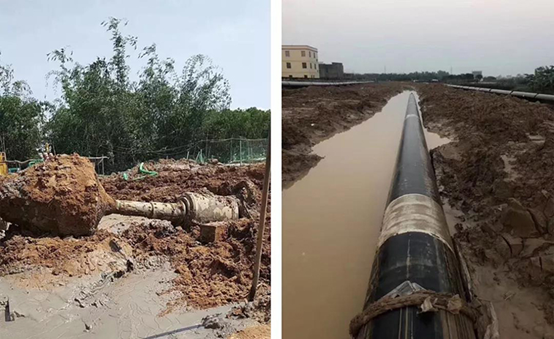

图8:扩孔进行中



图9:拖管进行时



图10:众志成城,拖管成功


5、辅助泥浆
膨润土用量:230-250吨;
泥浆配比:5%普通膨润土,0.1%-0.2%抗盐増粘剂,0.15%润滑剂;
泥浆参数:
马氏漏斗粘度50S-60S,表观粘度26mpa.s,塑性粘度12mpa.s,动切力8pa。

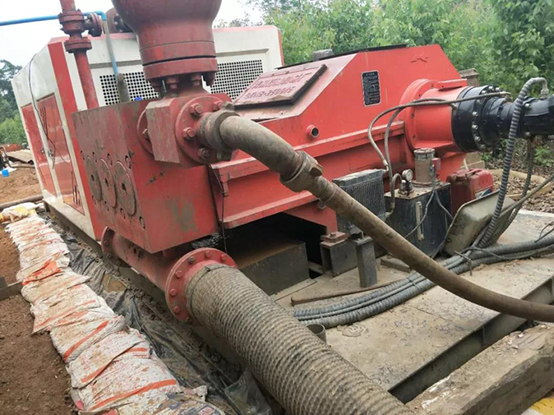

图11:谷登GN2500型泥浆泵(2500L/min)现场助力

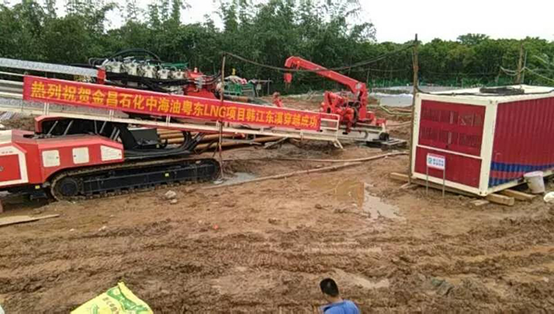

图12:施工现场——拖管成功的喜悦



图13:施工现场——纪念辉煌时刻


6、工程总结

      河南省金昌石化建设有限公司中海油粤东LNG项目韩江东溪穿越工程由谷登机械生产的GS5000-L型水平定向钻机完成,再次实现谷登机械大型水平定向钻机成功穿越江海,为复杂环境穿越树立了典范,为我国今后复杂环境施工作业积累了更多宝贵经验!
