工程名称: 孟加拉单点系泊项目
施工单位:中国石油管道局工程有限公司
施工地点:孟加拉吉大港南部马特巴里岛
项目特点:孟加拉单点系泊项目南部最后一条登陆定向钻工程,管道直径914毫米、壁厚31.75毫米、长度1580米,此项工程创造了中国企业在定向钻陆海穿越领域的大管径、长距离施工之最。
地质条件:地质条件复杂,砂层地质。
工程难点:陆对海穿越,极具创新性和挑战性;砂层地质,大级别扩孔易塌孔;当地高温多雨并有法尼强台侵袭等极端天气。
图1:马特巴里岛地形图
二、技术方案选择
此次穿越存在管线预置作业空间受限、海水泥浆体系性能稳定性差、海上回拖钻杆应力回弹、砂层地质大级别扩孔易塌孔等实际问题,考虑采取辅助措施来降低回拖力。在充分借鉴前期穿越成功经验的基础上,施工单位最终选用大型定向钻施工“安全保障利器”——谷登机械“GT5000型推管机”进行回拖助力。

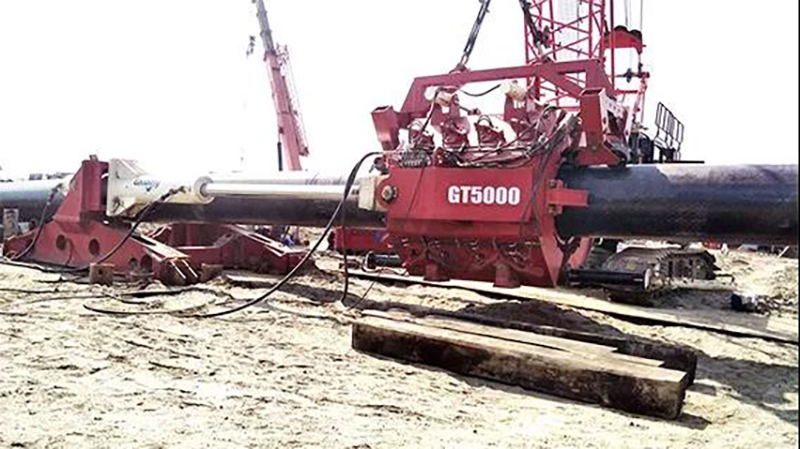

图2:GT5000型推管机
三、技术方案实施
(1)GT5000型推管机位置的确定
通过推管机两个液压臂(推管机的工作角度可以在-15°-5°度之间调整),使用GPS工具,将推管机定位在出土点管道的轴心位置。

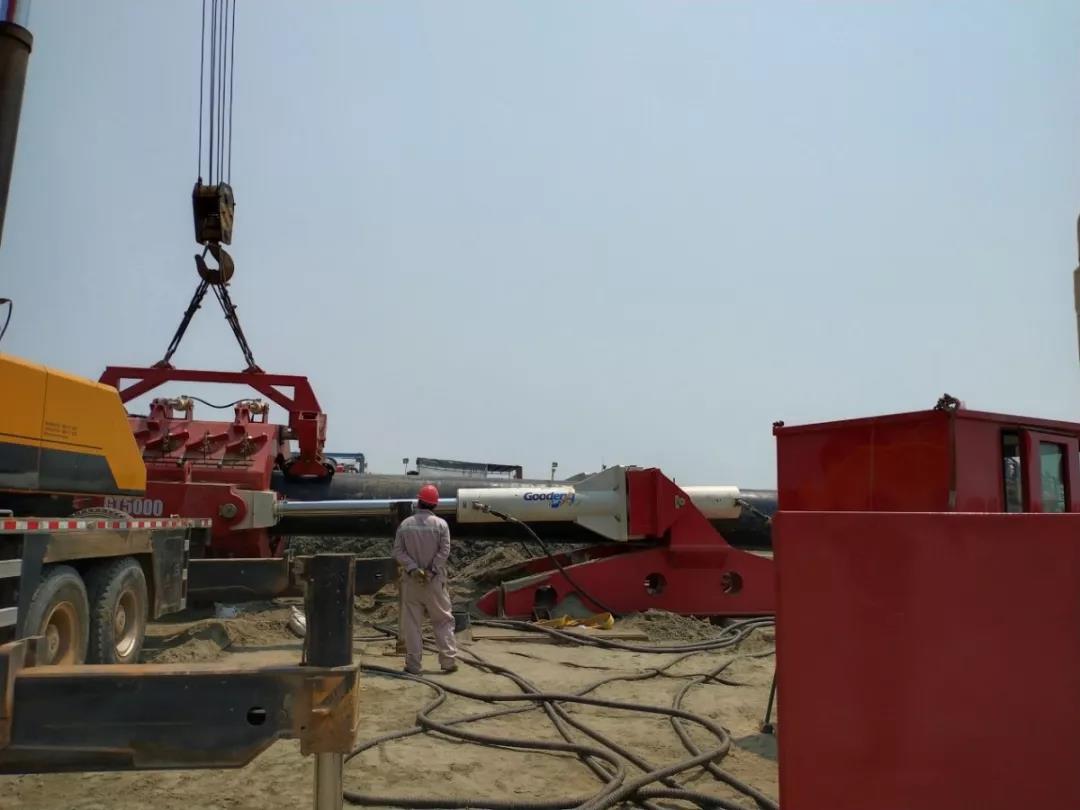

图3:GT5000型推管机位置确定
(2)GT5000型推管机地锚的设置
由于推管机产生的最大推拉力为5080kN,因此推管机要固定在牢固的地基上,以化解推管时由机器传到机座的力量,谷登售后服务工程师为推管机定制了长6M、宽4M、高2M的钢制地锚箱。由于出土侧场地的地质为淤泥,四周用钢管打桩至6-8米深,增加锚固力。

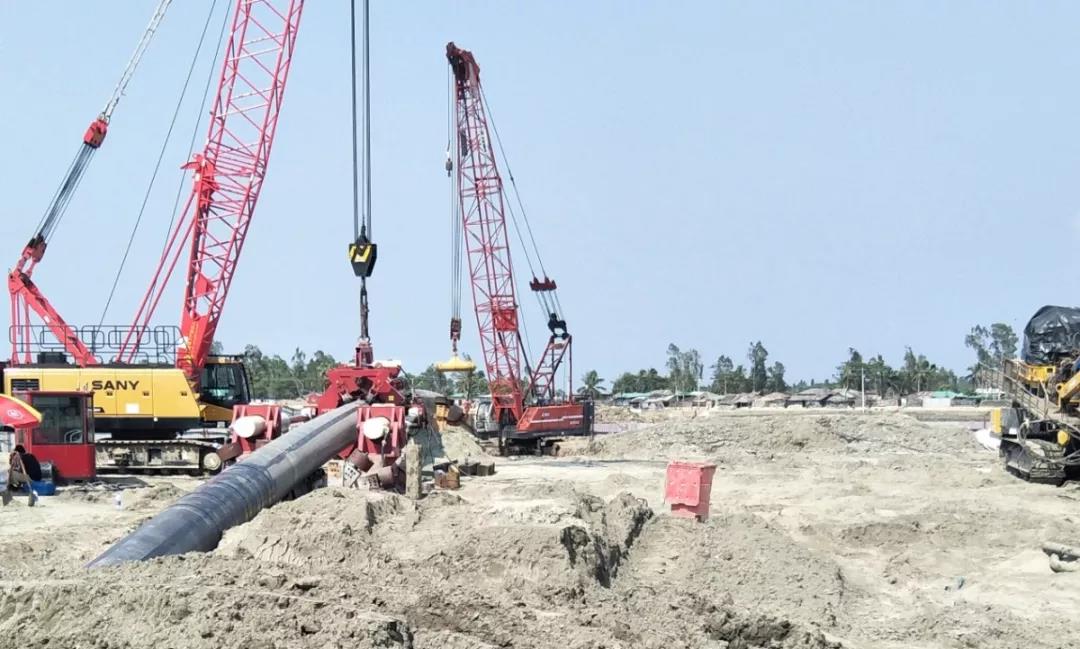

图4:GT5000型推管机地锚设置
(3)GT5000型推管机的安装
谷登售后服务工程师在地锚箱上架设好推管机并根据回拖管道直径,调整好推管机抱头等位置。

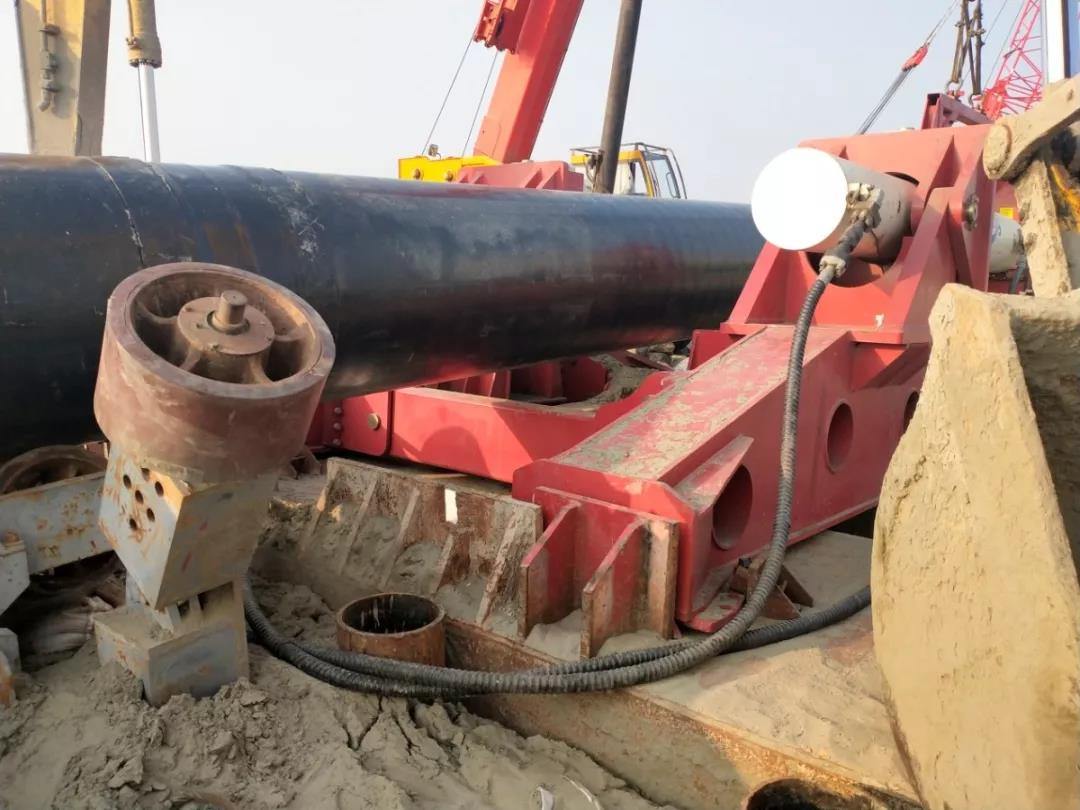

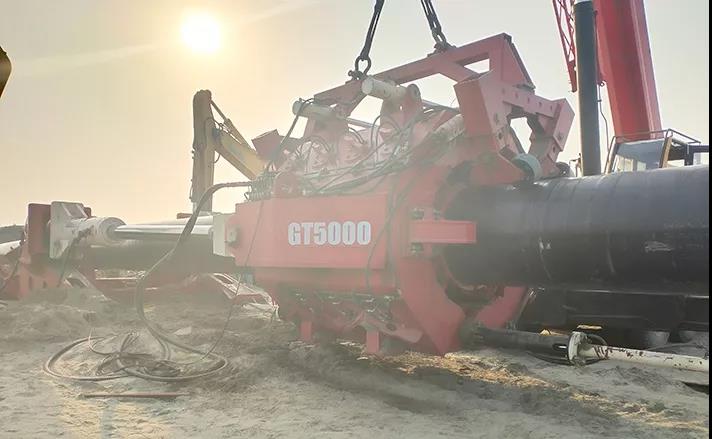

图5:GT5000型推管机安装完成
(4)GT5000型推管机推拉力的设定
推管机使用液压臂完成助力操作,推管机液压臂的最大工作速度为3.9m/min。谷登售后服务工程师将最大推拉力限定为1000kN,以后随着回拖速度的变化再进行调行。
(5)回施前准备
考虑到管道回拖受入孔点和推管机高程、入孔角度、钢管在自重作用下下垂角度等因素的影响,首先用吊机(吊管机)的吊篮将预制管道吊起,配合推管机抬起到所需角度,保证管道以设计的出土角顺畅入孔。

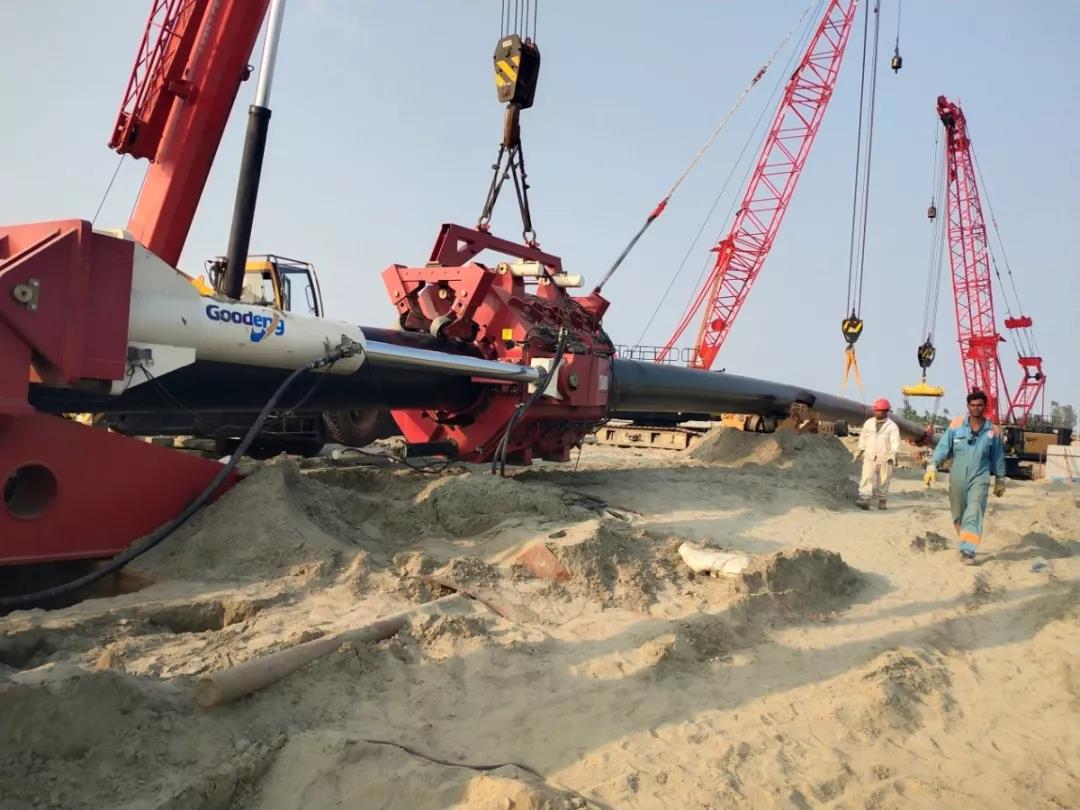

图6:回拖前准备
四、应用过程及效果
2019年5月11日2时,孟加拉单点系泊项目南部最后一条登陆定向钻工程回施开始,回拖初期,一切正常,未使用推管机。当回拖到100米时,钻机启动拉力达到了1500KN,管道未移动,于是决定采用GT5000型推管机进行助力。当推管机推拉力达到1000KN时,管道开始移动。
此后,回拖每根钻杆均使用了推管机助力,推拉力在1000-3500KN之间,每次推行距离1-3m。于2019年5月17日3时,历经145小时,总长1580米回拖完成,孟加拉单点系泊项目南部最后一条登陆定向钻工程胜利告捷。

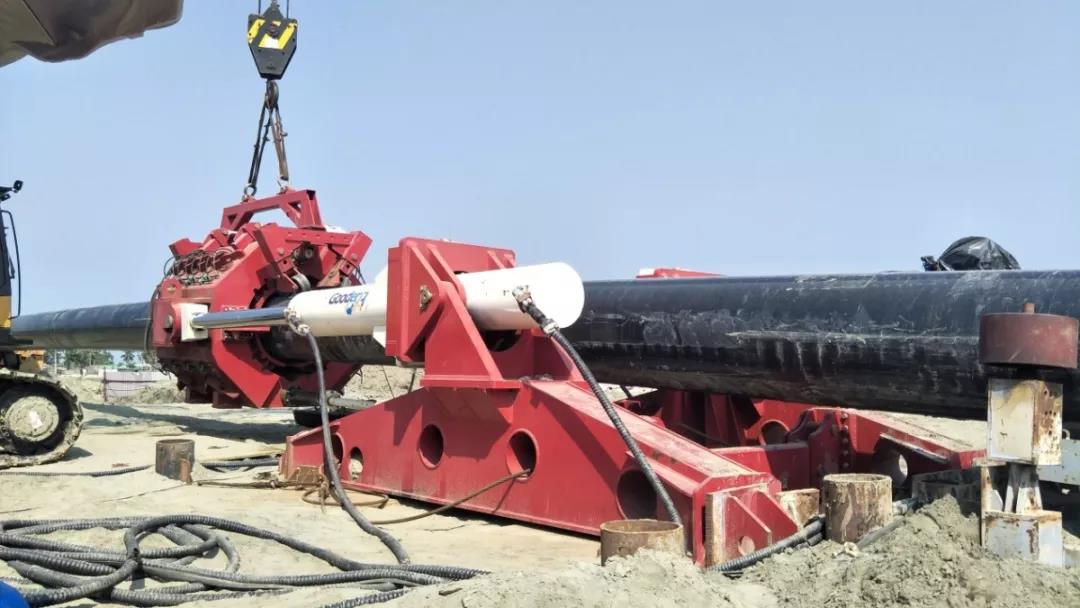

图7:回拖开始

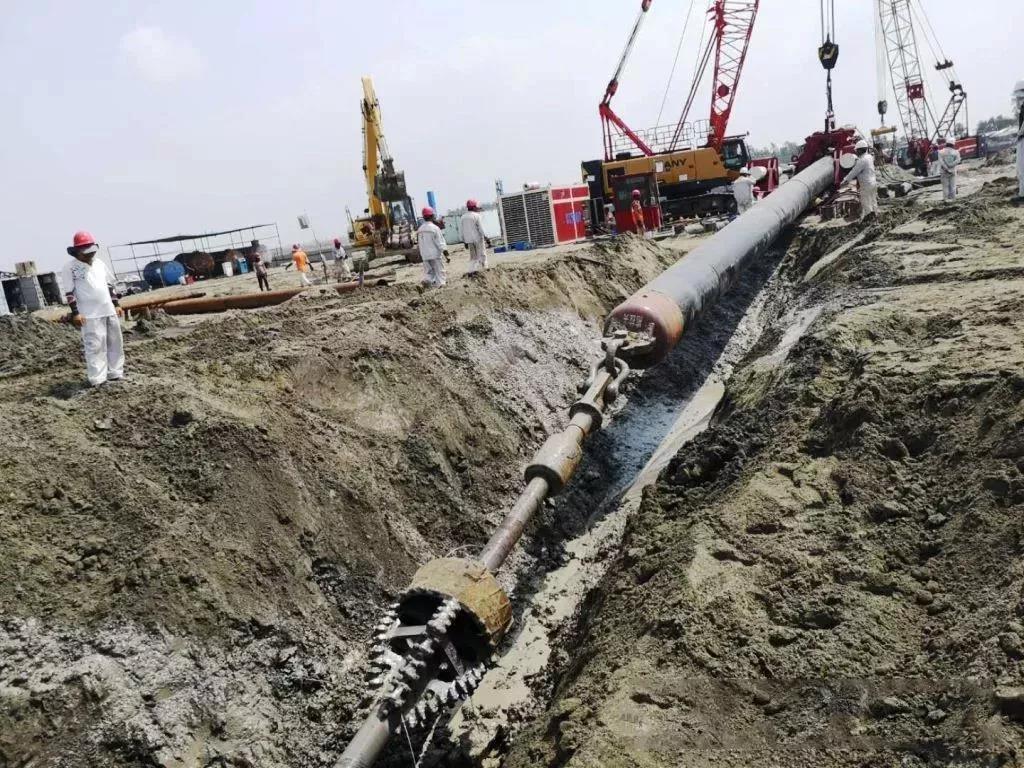

图8:回拖进行中
图9:回拖进行中
图10:施工现场——拖管成功的喜悦
五、工程小结
孟加拉单点系泊项目南部最后一条登陆定向钻工程的顺利完工,为复杂环境定向穿越工程积累了宝贵经验,树立了行业典范,也标志着中国企业在定向钻陆海穿越领域的技术进步。谷登机械“GT5000型推管机”将以高效率、易操作等人性化特点为所有大型定向钻的施工保驾护航。
