1、工程概况
工程名称:粤东LNG项目配套管线工程定向钻穿越施工B标段;
业主方、建设方:中海油粤东液化天然气有限公司;
施工单位:河南省金昌石化建设有限公司;
项目特点:榕江⌀914mm×1400m天然气管道(钢管)定向穿越工程,再次实现大型水平定向钻机成功穿越江海。
地质条件:入土点和出土点为黏土,穿越地层多为河流淤泥、沙层等。
工程难点:河底穿越地质条件复杂,流沙淤泥较重,扩孔难度大。
图1:榕江地形图
2、施工设备
“谷登机械”GS5000-L型钻机、“谷登机械”GN2500型泥浆泵站、美国ParaTrack2导向仪等。

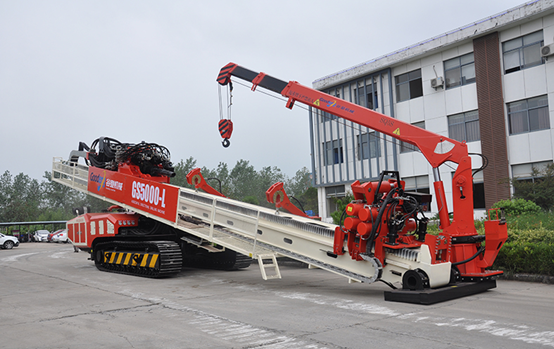

图2:“谷登机械”GS5000-L型钻机

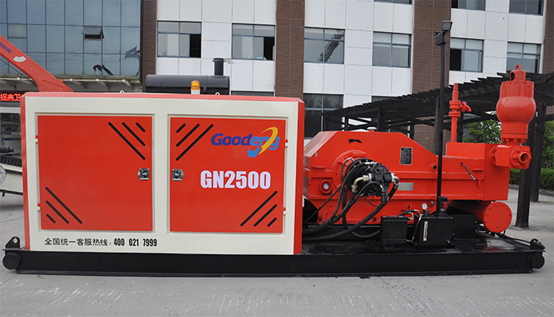

图3:“谷登机械”GN2500型泥浆泵站

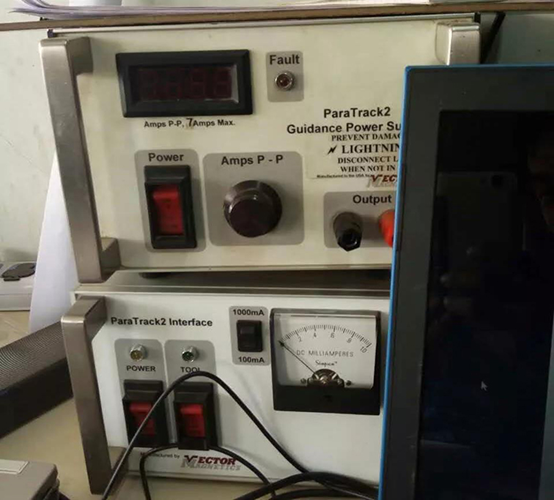

图4:美国ParaTrack2导向仪
3、技术保障
风险预防:无缝衔接工序,尽量缩短施工周期;
五级扩孔:600mm、750mm、900mm、1050mm、1250mm ;
拉 管:使用1250mm挤扩式扩孔器配合回拖管道。
4、施工过程
导 向: 历时7天,导向速度为 7-13min/根,推拉力在5-13MPa,扭矩7-14MPa;
一级扩孔:600mm挤扩式扩孔器,扭矩13-15MPa,拉力3-4MPa,泥浆排量1300L/min;
二级扩孔:750mm挤扩式扩孔器,扭矩11-15MPa,拉力3-4MPa,泥浆排量1300L/min;
三级扩孔:900mm挤扩式扩孔器,扭矩10-17MPa,拉力3-4MPa,泥浆排量1300L/min;
四级扩孔:1050mm挤扩式扩孔器,扭矩10-17MPa,拉力3-4MPa,泥浆排量1300L/min;
五级扩孔:1250mm挤扩式扩孔器,扭矩10-17MPa,拉力3-4 MPa,泥浆排量1300L/min;
清 孔:1250mm挤压式扩孔器,推拉力为8MPa,扭矩10MPa,速度10min/根,泥浆排量1200L/min;
拉 管:2019年9月12日18点启动,拉力8MPa,回拖扭矩为10MPa,拉力8-20MPa,泥浆排量1400L/min。2019年9月13日13点成功回拖,历时19小时。

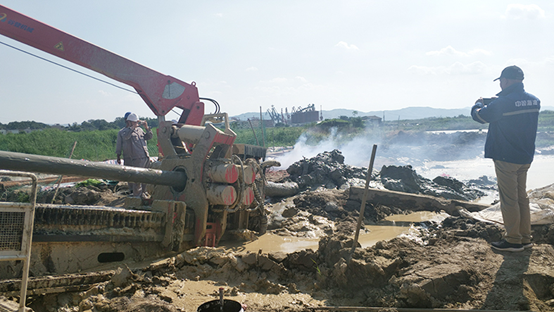

图5:导向开始

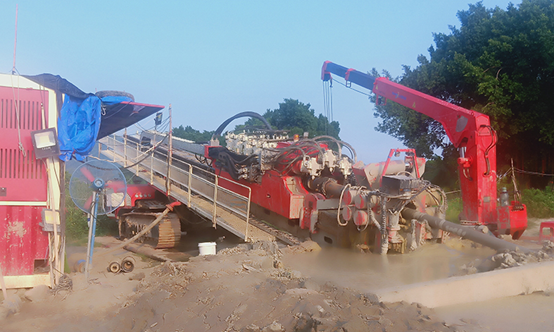

图6:扩孔进行中

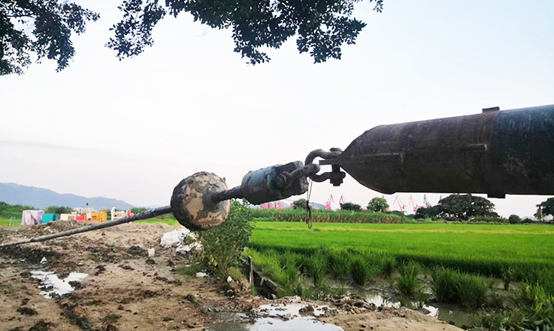

图7:拖管进行中

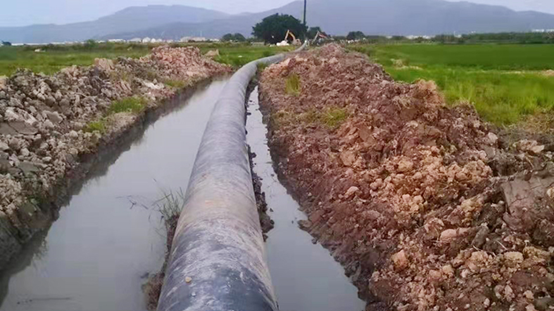

图8:拖管进行中
图9:众志成城,拖管成功
5、辅助泥浆
膨润土用量:250-280吨;
泥浆配比:5%普通膨润土,0.1%-0.2%抗盐増粘剂,0.15%润滑剂;
泥浆参数:马氏漏斗粘度50S-60S,表观粘度26mpa.s,塑性粘度12mpa.s,动切力8pa。
图10:拖管成功的喜悦
6、工程总结
河南省金昌石化建设有限公司中海油粤东LNG项目榕江穿越工程是该项目续韩江东溪穿越工程成功后的又一胜绩,均由“谷登机械”生产的GS5000-L型水平定向钻机完成。该工程再次实现“谷登机械”大型水平定向钻机成功穿越江海,为复杂环境穿越树立了典范,为我国今后复杂环境施工作业积累了更多宝贵经验!
