1、工程概况

工程名称：外网主干线(电厂-客运站)大青沟定向钻托管工程。

业主方、建设方：河南商丘裕东发电有限公司

施工单位：山东文登万通市政工程有限公司

项目特点：河南商丘大青沟Φ960mm*600米供暖管（钢管+隔热层）定向穿越工程，填补了我司大型钻机定向穿越火车道工程案例的空白。

地质条件：地质条件复杂，为流沙地质。

地形条件：该工程定向穿越火车道，正处于火车道转弯处，大部分管道位于火车道下方。

工程难点：此次穿越难点在于火车道下方地质条件复杂，流沙较重，扩孔难度大，极难成孔。且火车频繁经过，地下孔道多次塌方。

图1：大青沟地形图

2、施工设备

水平定向钻机： “谷登机械”（Goodeng Machine）GS4000-L型钻机1台。

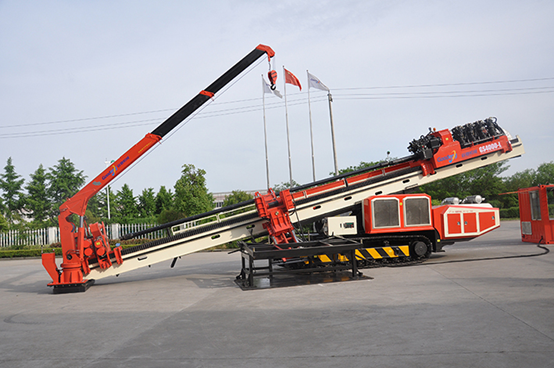

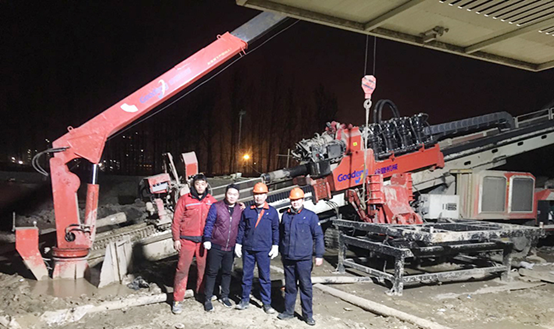

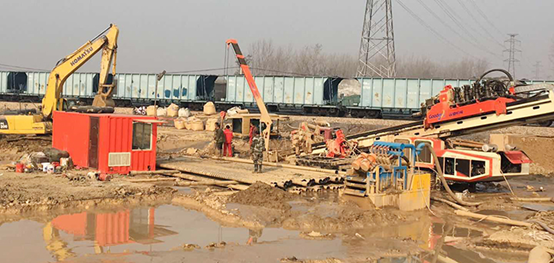

图2：“谷登机械”GS4000-L型钻机

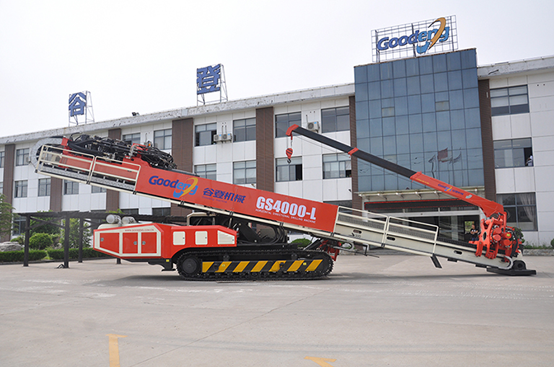

图3：“谷登机械”GS4000-L型钻机

3、技术保障

风险预防：无缝衔接工序,尽量缩短施工周期 ；

六级扩孔：450mm、650mm、850mm、1100mm、1300mm、1500mm六级扩孔 ；

拉管：使用1300mm挤压式扩孔器回拖。

4、施工过程

导    向: 历时3天，导向速度为1根/5min，推拉力在5MPa.扭矩10MPa；

一级扩孔：450mm挤扩式扩孔器,扭矩12-20MPa，拉力6-10MPa，泥浆排量800L/min；

二级扩孔：650mm挤扩式扩孔器,扭矩12-18MPa，拉力8-12MPa，泥浆排量800L/min；

三级扩孔：850mm挤扩式扩孔器,扭矩12-20MPa，拉力8-12MPa，泥浆排量1000L/min；

四级扩孔：1100mm挤扩式扩孔器,扭矩12-20MPa，拉力8-12MPa，泥浆排量1000L/min；

五级扩孔：1300mm挤扩式扩孔器,扭矩15-23MPa，拉力8-15MPa，泥浆排量1200L/min；

六级扩孔：1500mm挤扩式扩孔器,扭矩15-23MPa，拉力8-15MPa，泥浆排量1500L/min；

清    孔：1300mm挤压式扩孔器，推拉力为16-18MPa，扭矩13-20 MPa，速度1根/ 20min，泥浆排量1500L/min；

拉   管： 2017年11月26日上午9点启动,拉力20MPa，回拖扭矩为14-25MPa,拉力14-23MPa,泥浆排量1500L/min。2017年11月27日上午8点45分成功拖管，历时23小时45分钟。

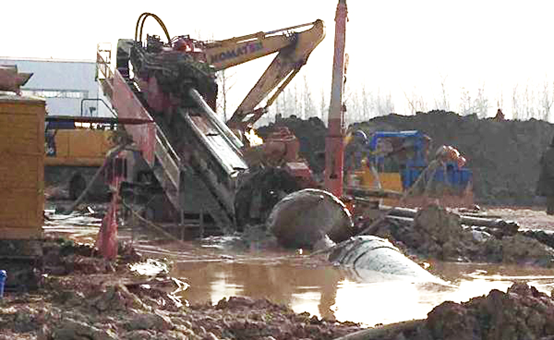

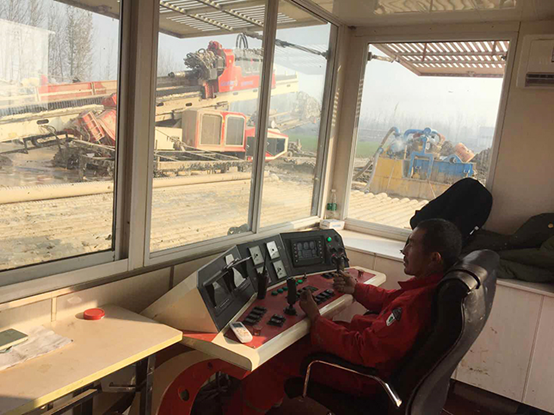

图4：导向开始

图5：扩孔开始

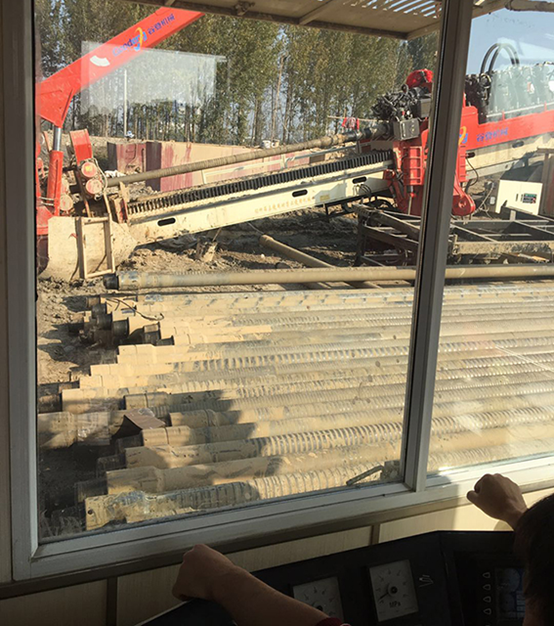

图6：众志成城，准备拖管

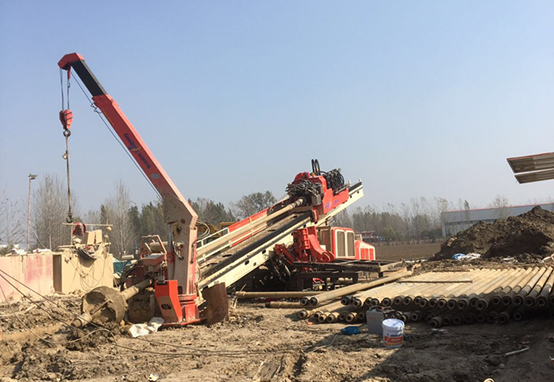

图7：拖管成功

5、辅助泥浆

膨润土用量：450吨；

泥浆配比：4%普通膨润土、0.15%抗盐増粘剂、0.15%润滑剂；

泥浆参数： 马氏漏斗粘度55S-65S，表观粘度26mpa.s,塑性粘度12mpa.s，动切力8pa。

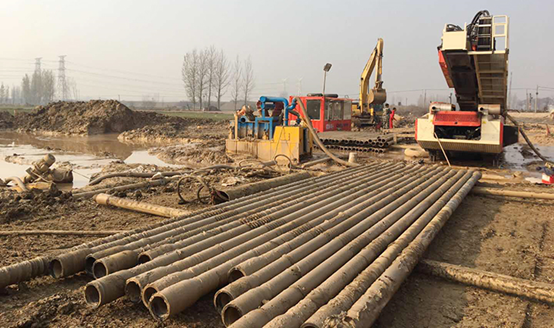

图8：施工现场

图9：施工现场

图10：施工现场

6、工程总结

    河南商丘裕东发电有限公司外网主干线(电厂-客运站)大青沟定向钻托管工程由“谷登机械”生产的GS4000-L型水平定向钻机完成，此次穿越成功填补我司大型钻机定向穿越火车道工程案例的空白，再一次为复杂环境穿越树立了典范，为我国今后复杂环境施工作业积累了宝贵经验。
