2016-05-26

“谷登机械”350T钻机助力印度天然气公司成功穿越印度亚穆纳河


1、 工程概况:

此工程为印度政府形象工程--——从西印度至新德里的天然气管道输送工程,主要穿越印度UP邦的亚穆纳河(Yamuna River),材质为钢管、管径Ø915mm 、穿越长度2000m。

业主方、建设方:印度天然气公司(GAIL);

施工单位:TRENCHLESS ENGINEERING SERVICES PVT LTD ;

项目特点:经官方确认,钢管Ø915mm×2000m定向穿越亚穆纳河(Yamuna River)工程刷新350T钻机的印度国家记录,成为印度之最;

地质条件:穿越地层为河流淤泥、流沙层等 ;

地形条件:穿越地形高差约15米,需穿越河防堤坝和河流;河流水深6米,河面宽约200米;

工程难点:河流淤泥及流沙层成孔困难,管道自重800吨以上,因此在施工过程中采用滑轮托架以减小管道与地面的摩擦阻力。

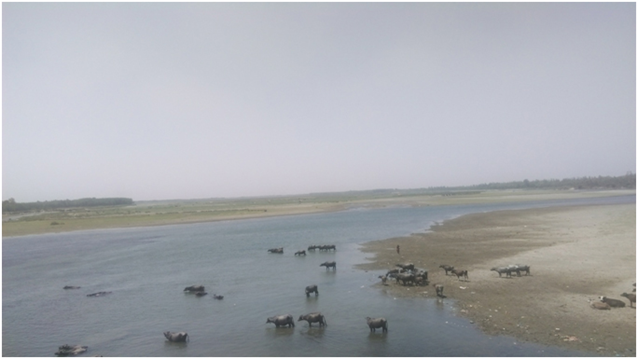

图1:印度亚穆纳河(Yamuna River)


2、施工设备:水平定向钻机为中国谷登(Goodeng Machine) GD3500-L(S)型钻机、导向设备为美国ParaTrack2地磁导向仪、泥浆泵为日本三菱F500型(2000L/min)。

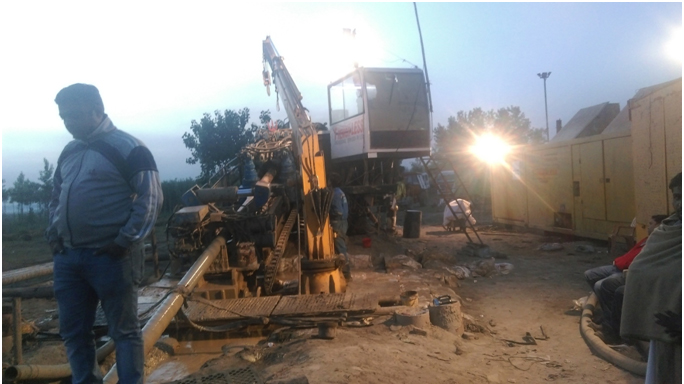

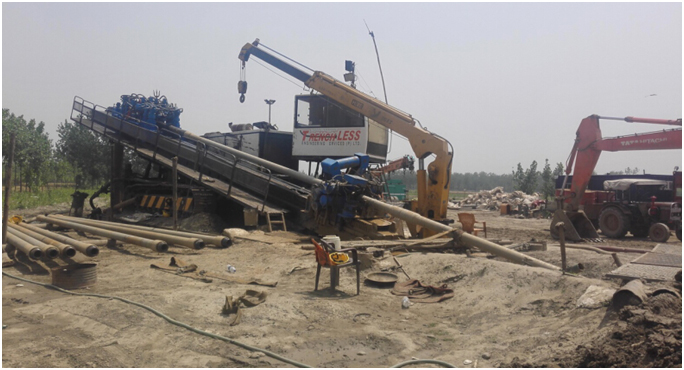

图2:谷登(Goodeng Machine)GD3500-L(S)型钻机



图3:谷登(Goodeng Machine)GD3500-L(S)型钻机

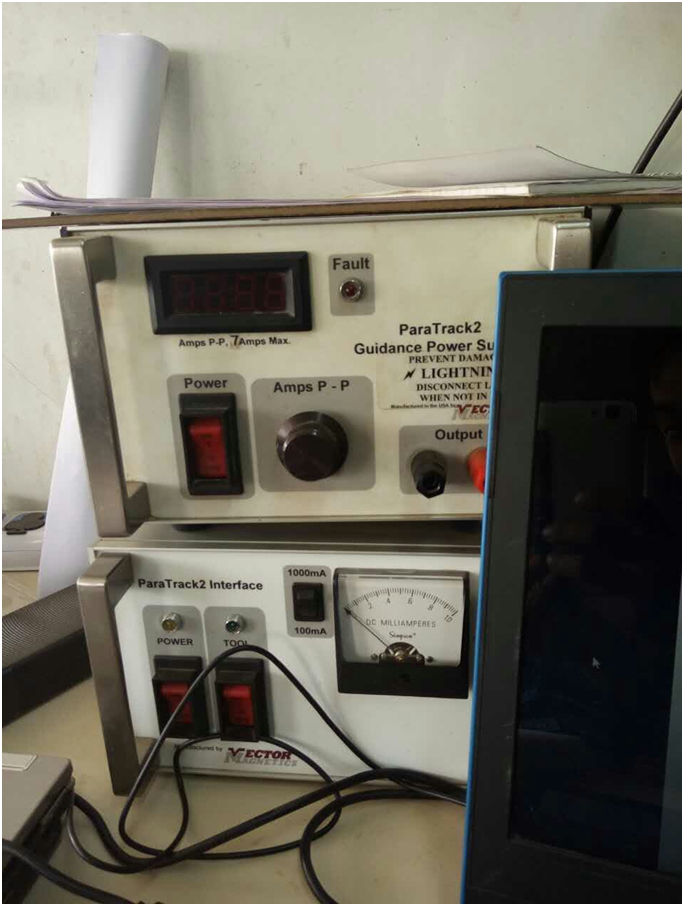

图4:美国Paratrack2导向仪

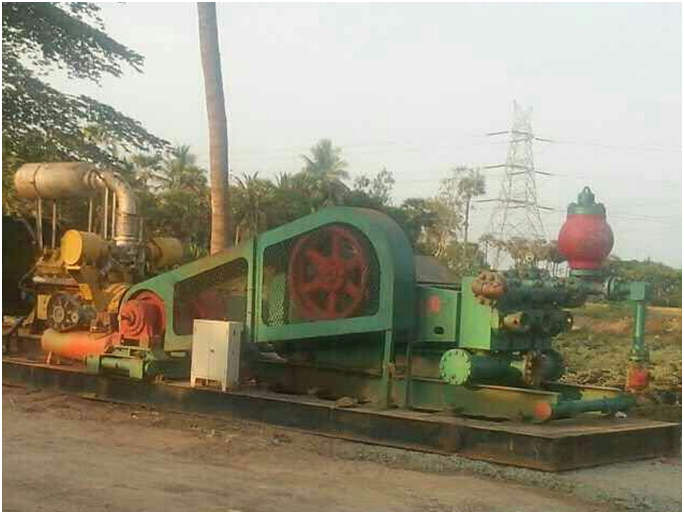

图5:日本三菱F500泥浆泵(2000L/min)


3、 技术保障

风险预防:无缝衔接工序 ,尽量缩短施工周期,使用ParaTrack2地磁导向仪 ;

四级扩孔:20英寸(500mm)、36英寸(915mm)、42英寸(1067mm)、48英寸(1219mm)等四级扩孔;

拉    管:使用1066mm(42英寸)桶式扩孔器回拖。

4、 施工过程:

导向:历时6天,导向速度为1根/15min,泥浆排量为600L/min,扭矩10-15Mpa,推拉力:5-7Mpa;

一级扩孔:20英寸( 500mm)切削式扩孔器,淤泥层、流沙层1根钻杆/20min,泥浆排量800L/min,扭矩15-18Mpa,拉力6-10Mpa;

二级扩孔:36英寸( 915mm)切削式扩孔器,淤泥层、流沙层1根钻杆/24min,泥浆排量1000L/min,扭矩17-22Mpa,拉力11-15Mpa;

三级扩孔:42英寸(1067mm)切削式扩孔器,淤泥层、流沙层1根钻杆/29min,泥浆排量1200L/min,扭矩19-25Mpa,拉力15-20Mpa;

四级扩孔:48英寸(1219mm)流道式扩孔器,淤泥层、流沙层1根钻杆/35m,泥浆排量1500L/min,扭矩21-27Mpa,拉力18-23Mpa;

清孔:48英寸(1219mm) 桶式清孔器,清孔速度1跟钻杆/18min,泥浆排量1500-1800L/min,扭矩18-25Mpa,拉力15-23Mpa;

拉管:采用42英寸(1067mm)桶式拉管器;2016年4月19日晚上拉管开始,启动回拖力31Mpa,扭矩21Mpa,回拖速度3m/min ,泥浆排量1800L/Min,回拖过程中回拖力及扭矩分别保持在19-28Mpa和18-23Mpa之间 ;2016年4月23拉管成功,历时70多个小时。

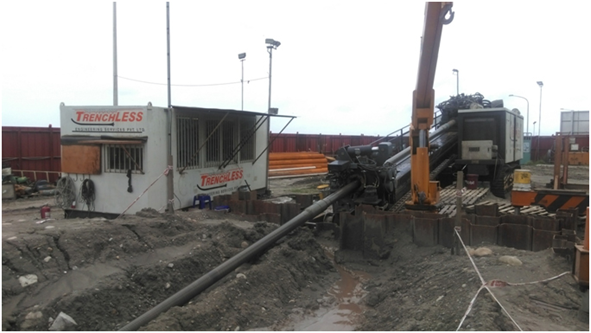

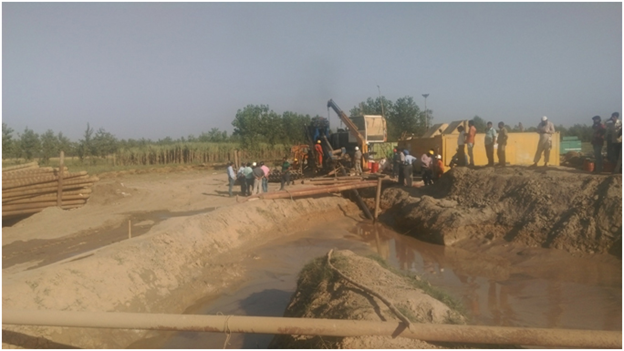

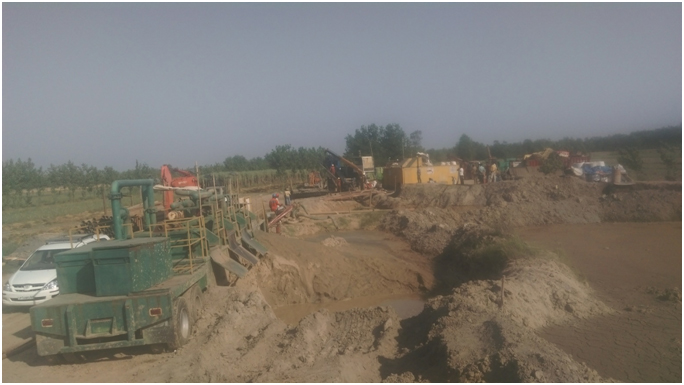

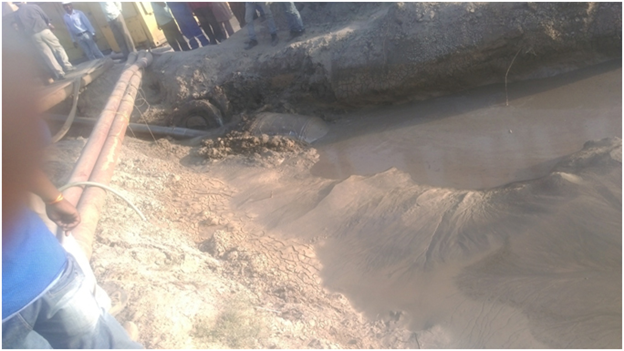

图6:施工现场

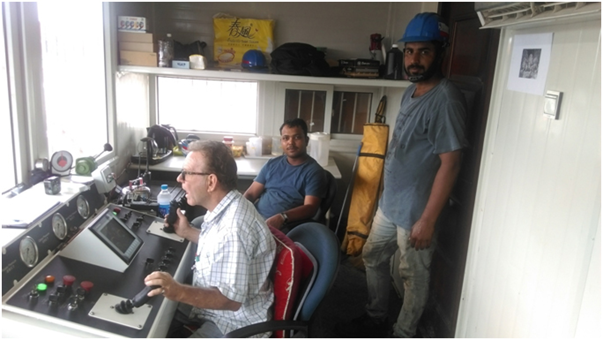

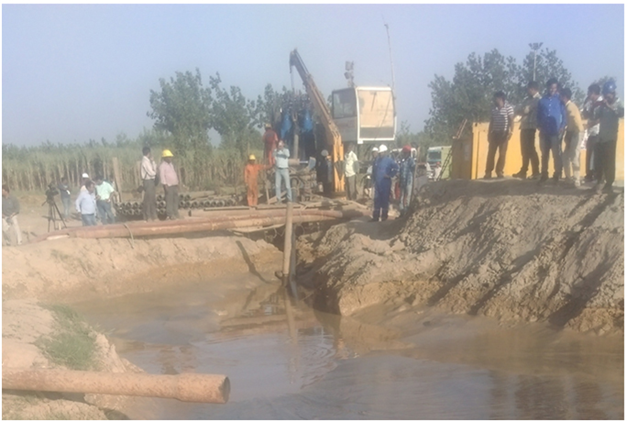

图7:导向施工中



图8:36英寸(915mm)扩孔施工中



图9:48英寸(1219mm)清孔施工中

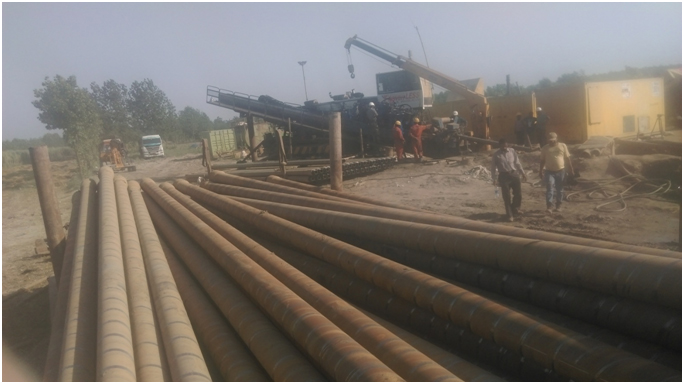

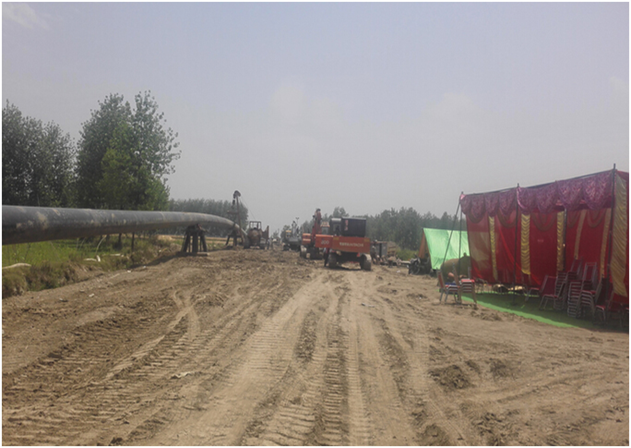

图10:拖管前准备

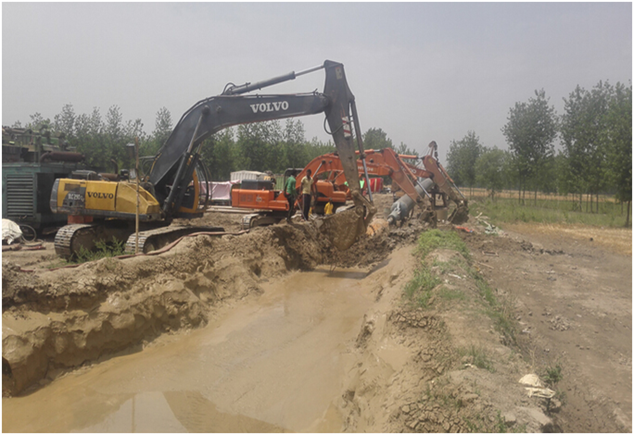

图11:拖管前准备

5、辅助泥浆

膨润土用量:600吨;

泥浆配比:4%普通膨润土、0.15%抗盐増粘剂、0.15%润滑剂;

泥浆参数:马氏漏斗粘度55S-65S,表观粘度26mpa.s,塑性粘度12mpa.s,动切力8pa。



图12:拖管开始啦



图13:拖管进行中



图14:拖管进行中



图15:新闻记者焦急等待中

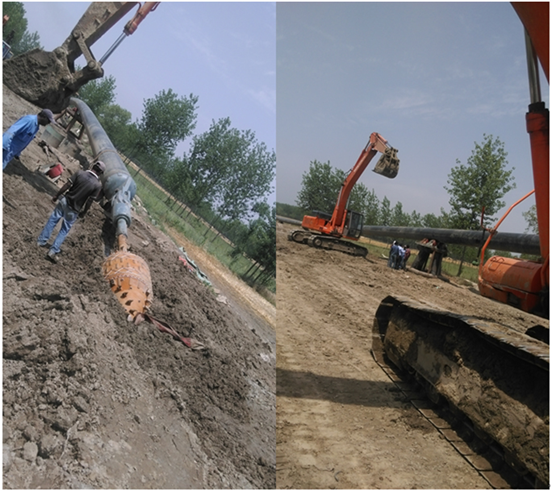

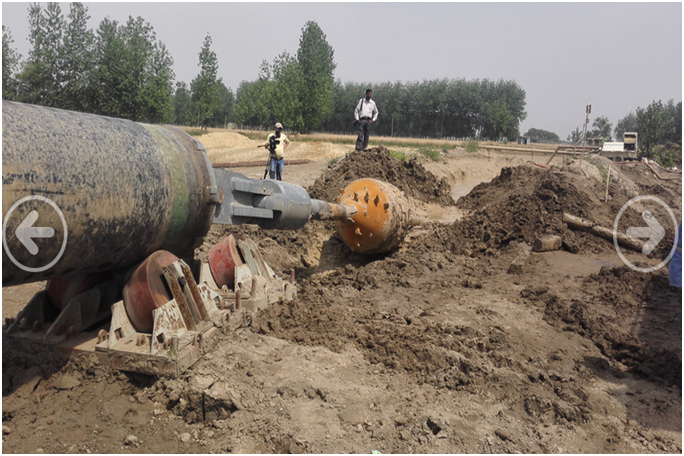

图16:拖管成功——出土瞬间



图17:现场欢呼雀跃,争先恐后与钻机合影

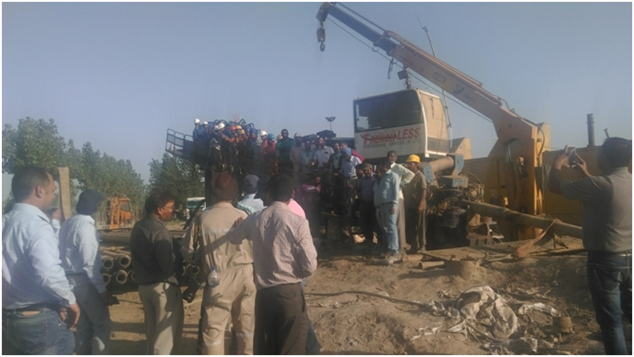

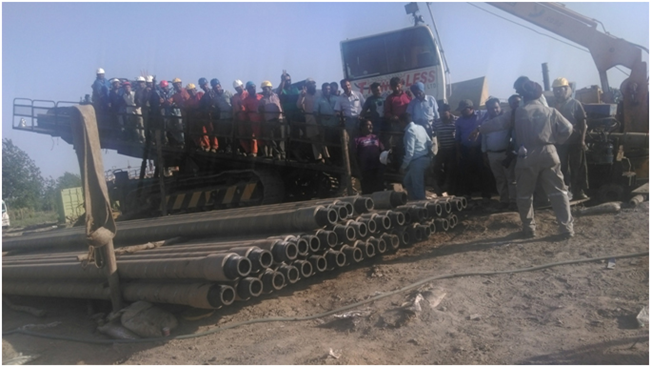

图18:业主、施工单位、新闻记者等共同见证“印度之最”诞生


6、工程总结

在河流的淤泥层、流沙层地形施工过程中泥浆的使用极为重要,这类强压缩性地层可适当减少扩孔次数,而且施工的连续性非常重要;长距离工况钻孔轨迹与管道轴线存在夹角,发送沟是有效解决入孔困难和管体重量的有效方法。

该工程由“谷登机械”生产的GD3500-L(S)型水平定向钻机完成,为印度近年来同管径中施工难度最大、穿越距离最长的非开挖铺管工程,再一次为复杂环境、长距离定向穿越树立了典范,也为中国大型水平定向钻机进入印度市场奠定了坚实的基础。
